PEX-GÁS Gladiator
Sistema PEX Multicamada flexível, desenvolvido especialmente para instalações de gás
– Uniões mecânicas sem vedação de borracha
– Espessura superior, maior resistência
– Montagem rápida, simples e 100% segura.

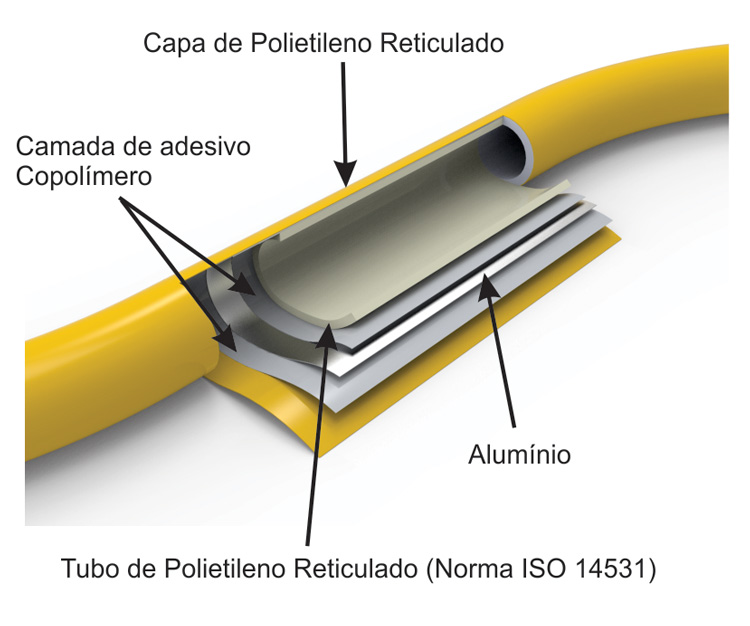

O Sistema PEX-GAS GLADIATOR é constituído de uma revolucionária gama de tubulações multicamadas de última geração (PEX/AL/PEX) especialmente desenvolvida para as necessidades específicas do mercado de condução de gás e com conexões Sistema BARBI de anel deslizante, reconhecido pela sua segurança há mais de 30 anos. O tubo GLADIATOR é formado por 5 camadas: PEX – COPOLÍMERO – ALUMÍNIO – COPOLÍMERO – PEX. A camada interna de Polietileno Reticulado (PEX) tem espessura superior e atende a norma ISO 14532 para condução de gás.
As demais camadas (Alumínio e PEX externa), conferem ao conjunto elevada resistência mecânica, maleabilidade e proteção contra corrosão, que facilita as instalações em curva, reduzindo o número de conexões. Os tubos multicamada atendem as normas: ISO 17484 e ISO 18225 de instalações de gás.
Gama de produtos
As tubulações PEX-GAS GLADIATOR são fornecidas tanto em barras como em rolos de forma que o instalador escolhe a opção mais adequada às necessidades da instalação. Os rolos são adequados quando instalados em longos trechos onde se minimiza o desperdício de tubo, proporcionando a redução do número de conexões, que resulta em economia de material e tempo de instalação. Entretanto, as barras são indicadas por sua facilidade em instalações embutidas, utilizadas nas construções tradicionais onde geralmente se utilizam tubos em trechos curtos e retos.
As conexões estão disponíveis em todos os diâmetros e atendem as necessidades das instalações para gás.
Condições de Trabalho
Os tubos e conexões PEX-GAS GLADIATOR são fabricados conforme as Normas ISO 14531, ISO 17484 e ISO 18225. Também atendem aos requisitos do item 5.10 da norma ABNT NBR 15526.
O sistema PEX-GAS GLADIATOR pode ser utilizado para GN (Gás natural) e GLP (Gás Liquefeito de Petróleo) para pressões de até 500 kPA, em redes de distribuição interna para gases combustíveis em instalações residenciais e comerciais.
IMPORTANTE: As tubulações PEX-GAS GLADIATOR deverão trabalhar embutidas dentro das edificações e em ambientes externos, somente em locais protegidos dos raios U.V.
Conexão com Anel Deslizante
O sistema PEX-GAS GLADIATOR utiliza a tecnologia de união por anel deslizante, que confere alto padrão de segurança e qualidade sem a necessidade de anéis de borracha para vedação.
Características do sistema
- Menor perda de carga
- Leve e fácil de transportar
- Isento de corrosão galvânica
- Sem emenda, sem vazamentos
- Permite montagem de kits industrializados
- Compatível com sistemas convencionais
Sequência de montagem

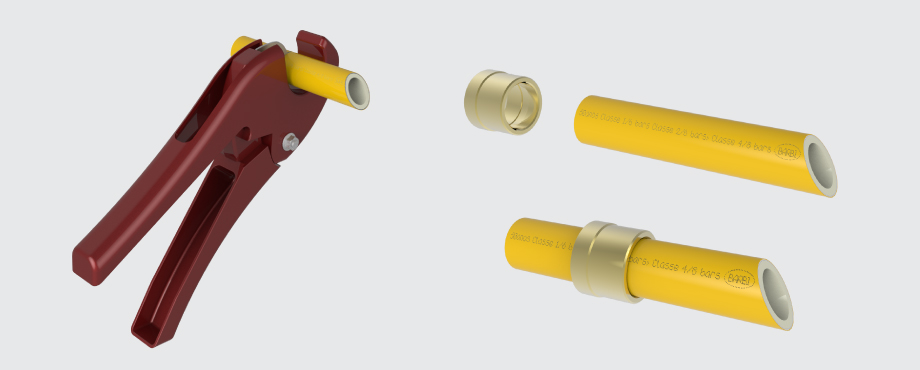

Corte do tubo multicamada e colocação do anel

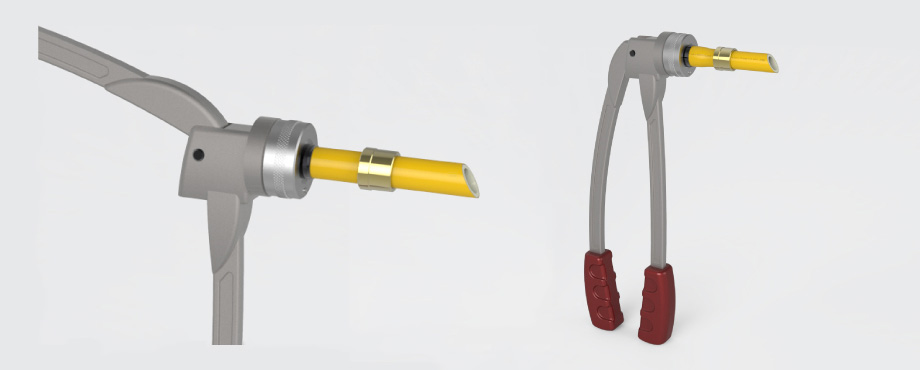

Expansão do tubo para encaixe na conexão

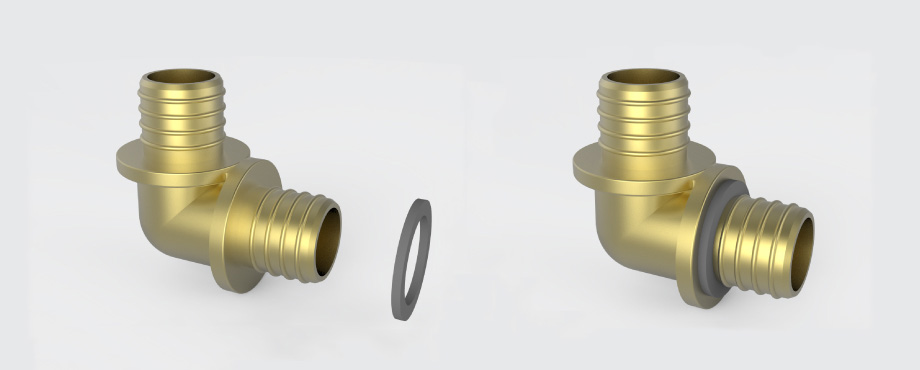

Encaixe do isolador contra corrosão galvânica

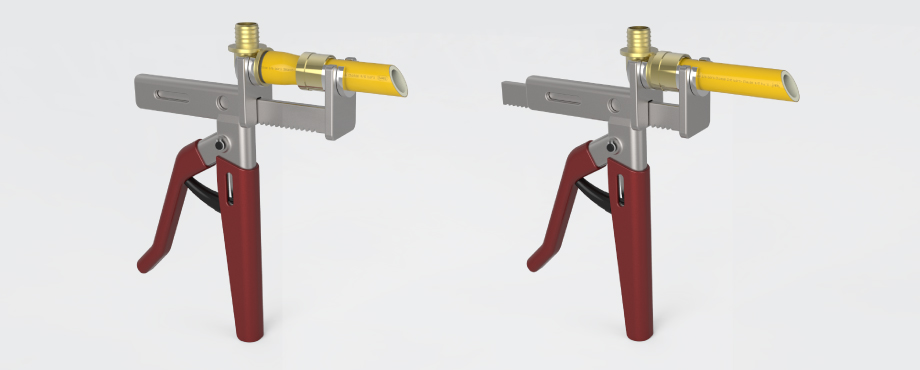

Montagem do anel deslizante

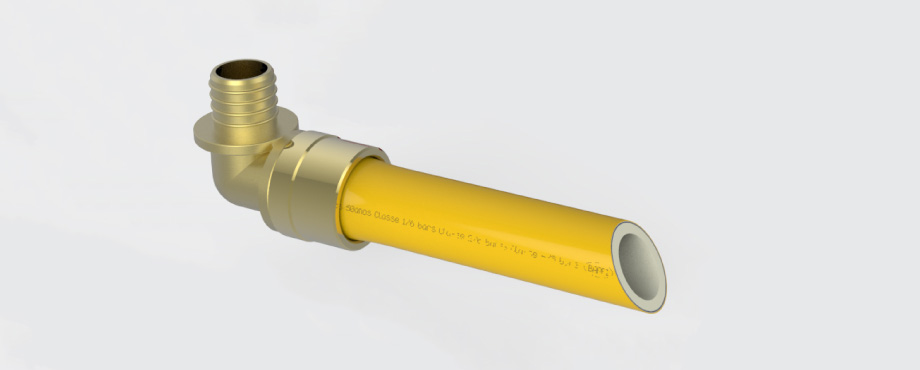

Montagem completa
